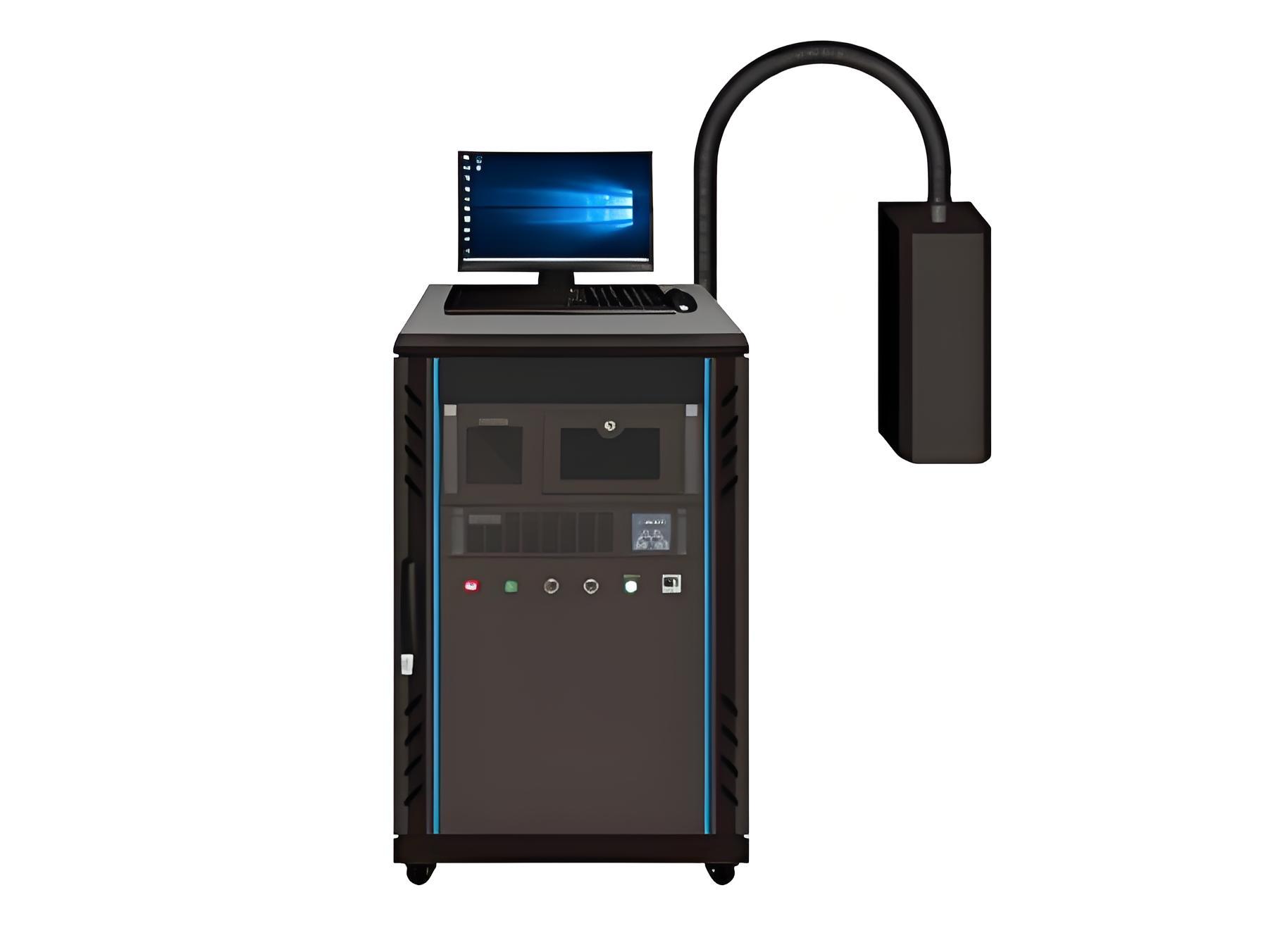

가변 데이터 UV 프린터

소개

1. 해당 장비는 단마젯(Danmajet)사에서 개발 및 생산했으며, 주로 고속 디지털 잉크젯 시스템, UVLED 경화 시스템, 음압 잉크 공급 시스템, 고속 잉크젯 소프트웨어 시스템 등으로 구성됩니다.

2. 본 장비는 다양한 필름, 라벨, 금속 등의 재질 표면에 제품명, 번호, 로고, 날짜, 가변 바코드, 2차원 코드, 위조 방지용 비가시 코드 등의 내용을 고속 잉크젯 인쇄하는 데 적합합니다.

3. 수입산(일본 Ricoh G5) 고속 고정밀 산업용 압전 노즐을 사용합니다.

4. 환경 친화적인 검정색 LED UV 잉크를 사용하여 기계를 멈추지 않고도 안정적인 인쇄가 가능합니다.

5. 경화 처리를 위해 UVLED UV 경화 램프를 구성합니다.

6. 제품명, 번호, QR 코드 및 기타 관련 정보를 식별하고 감지하기 위해 산업용 비전 온라인 감지 시스템을 설치하는 것은 선택 사항입니다.

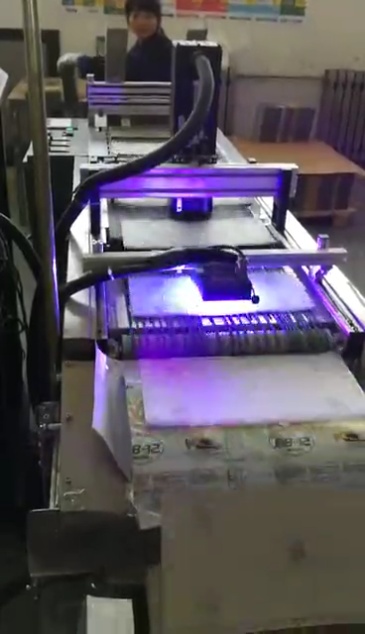

7. 고속 잉크젯 시스템은 다양한 오목판 인쇄기, 플렉소 인쇄기, 포장 라인 및 기타 장비에 설치하여 온라인 인쇄를 구현할 수 있습니다. 또한, 되감기 장치는 롤투롤, 낱장 공급, 커버링 등 오프라인 방식에도 사용할 수 있습니다. 고속, 고정밀 및 안정적인 작동을 보장합니다.

8. 잉크젯 인쇄 속도: 70~180m/min, 안정적이고 신뢰할 수 있음.

9. 자체 개발한 가변 데이터 인쇄 소프트웨어 플랫폼은 조작이 간편하고 데이터 인쇄의 안전성과 유연성을 보장합니다. 데이터 시스템과의 연결을 위한 포트도 제공됩니다.

10. 장비의 표면과 내부는 깨끗하고 정돈되어 있어야 합니다.

모델 번호

UV 피에조 잉크젯 G5-분리형

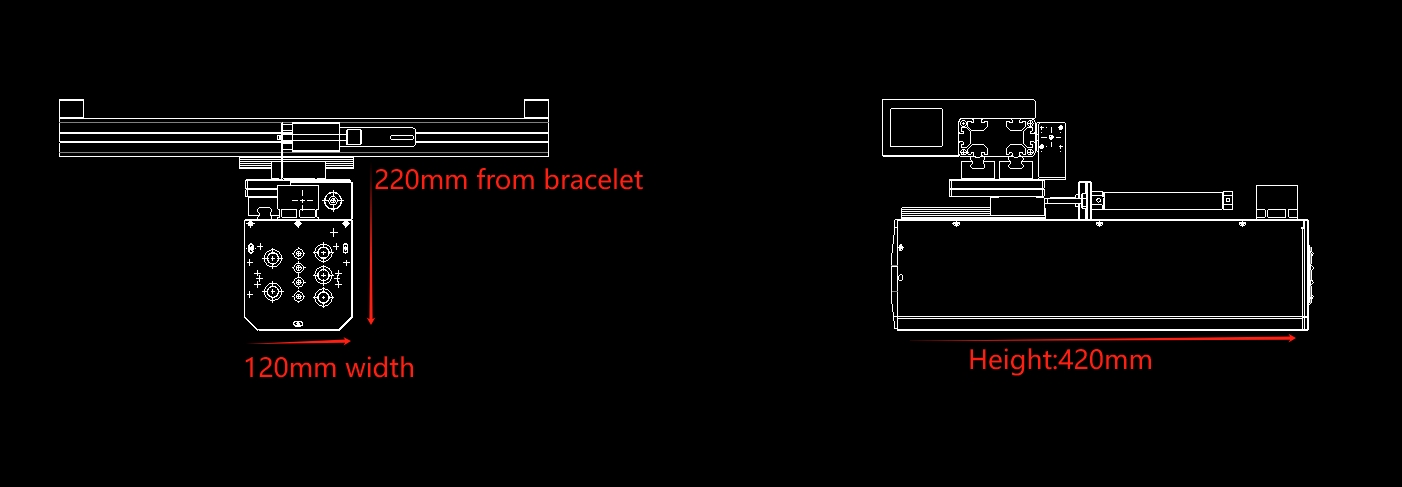

인쇄 단위 크기

120*120*430mm

기술

PIJ/피에조 잉크젯

응용 분야

식품 추적성 코드, 태그/카드 디지털 인쇄, 좁은 라벨, 로고, 필름 등

색상 지원

단색화

실시간 데이터

개발 포트가 열려 있습니다.

인쇄 속도

70-160m/분

소프트웨어

독자적으로 개발됨

노즐

리코 젠5

이미지 지원

티피, JPG, BMP

해결

200-600DPI

플라즈마 시스템

선택 과목

인쇄 매체

실크, 종이, PE, PVC, OPP, BOPP, 금속 등

립 소프트웨어

선택 과목

냉각 시스템

수냉식 시스템

음압 시스템

PLC 보드 제어

인쇄 폭

54mm/노즐

코드 검사 시스템

선택 과목

인쇄 길이

50m 단일 트리거 신호

설치 브래킷

유럽 표준 4080

UVLED 파워

400W/70램프

기원

중국 상하이

LED 신호 연동

센서 또는 엔코더를 통해

등록 상표

단마젯

잉크

SGS 인증을 받은 UV, 수성 잉크

시작 인터페이스

맞춤 제작 가능

시스템 지원

W10

운송 패키지

나무 상자

인쇄 정보

GS1 코드, 2D 코드, 이미지 등 가변 데이터

캐비닛 크기

600*600*1100mm

인쇄 장치에서 컨트롤러로

5m, 6m, 7m, 8m 중 선택 가능

데이터 파일 지원

이미지, PDF, CSV, TXT

재코드 검사 기능

예

생산능력

연간 1000세트

잉크 탱크 Vol.

2000ml

사용자 설명서 + 동영상

강력한 온라인 지원

인쇄 장치 상하

공압 자동

주요 부품 보증

12개월

소프트웨어

1. 모든 구성은 고객의 다양한 요구 사항과 생산 능력에 맞춰져 있습니다.

2. 이는 공동 제어 프로그램의 기능을 가지고 있습니다.

고속 잉크젯 시스템은 다양한 온라인 인쇄 및 포장 장비, 오프라인 장비, 검사 장비 등과 연동하여 자동 인쇄 정지, 불량품 발생 시 경보 정지, 앞뒤 이동 기능 등을 구현하고 낭비를 줄일 수 있습니다.

3. 잉크젯 소프트웨어의 누출 방지 코드 기능

잉크젯 인쇄 중 시스템은 인쇄 헤드에 빈 코드가 있는지 실시간으로 모니터링하여 사용자 데이터가 비어있는 것을 방지합니다.

4. 잉크젯 소프트웨어의 안티코드 기능

시스템은 출력된 각 파일이 인쇄되었는지 여부를 모니터링하고 알려줍니다.

5. 소프트웨어 매개변수는 간단하며 설정 가능합니다. 인쇄 템플릿을 미리 설정하고 언제든지 불러올 수 있습니다.

6. 장비에는 장비 작동, 잉크 공급, 신호 수신 및 기타 상태를 알려주는 상태 표시기가 장착되어야 합니다.

7. 해당 장비는 24시간 동안 연속적이고 안정적으로 작동하며, 품질이 보장된 제품을 지속적으로 생산할 수 있습니다.

이더넷 기가비트 데이터 전송, 높은 안정성, 고속 잉크젯 인쇄

600*600dpi 해상도에서 잉크젯 인쇄 속도는 ≥ 75m/분

600*400dpi 해상도에서 잉크젯 인쇄 속도는 ≥ 91m/min

600*300dpi 해상도에서 잉크젯 인쇄 속도 ≥ 125m/분

600*200dpi 해상도에서 잉크젯 인쇄 속도는 ≥ 160m/분

8. 소프트웨어 조판 운영 체제

A. 타이포그래피는 배우기 쉽고, 조작이 빠릅니다.

B. 유연한 조판 모드, 끊김 없는 인쇄, 스프레이 인쇄 영역 어디에서든 위조 방지 정보의 조판 및 인쇄.

C. 인쇄 템플릿 자동 메모리 기능이 탑재되어 있어 파일을 입력하고 새 데이터 파일을 결합한 후 인쇄를 시작할 수 있습니다.

D. 인쇄 템플릿에 직접 접근할 수 있습니다.

9. 인쇄 효과 조정

A. 인쇄 해상도는 특정 요구 사항에 따라 자유롭게 조정할 수 있습니다.

B. 인쇄 재료의 특성과 인쇄 요구 사항에 따라 전압을 언제든지 조정하여 인쇄 헤드의 잉크 방울 크기를 조절하고 최상의 인쇄 품질을 얻거나 고객의 맞춤형 요구 사항을 충족하는 특수 효과를 구현할 수 있습니다.

C. 해당 소프트웨어는 분사 과정에서 발생하는 산포점을 줄이고 인쇄 품질을 향상시키는 트리밍 기능을 갖추고 있습니다.

D. 잉크젯 인쇄 과정에서 노즐의 상하좌우 위치는 소프트웨어를 통해 조정할 수 있습니다.

10. 소프트웨어 인쇄 인터페이스: 인쇄 속도, 인쇄 페이지 수, 데이터 캐시, 잉크 온도, 노즐 상태 및 기타 매개변수를 실시간으로 표시합니다.

하드웨어

1. 장비는 작동 중 안정적이고 신뢰할 수 있어야 하며, 민감한 작동, 낮은 진동 및 낮은 소음을 특징으로 해야 합니다.

2. 노즐 하나의 폭은 54mm이며, 노즐 개수는 자유롭게 조합하여 끊김 없이 연결할 수 있습니다.

3. 잉크 도트 크기: 7PL-21PL.

4. 노즐은 전체가 강철 재질로 제작되어 내식성이 뛰어납니다.

5. 원터치 청소 기능이 있어 노즐 손상을 방지할 수 있습니다.

6. 원터치 배출 기능이 있어 노즐 내부에 액체가 남지 않으므로 장시간 사용하지 않고도 작동시킬 수 있습니다.

7. 노즐에는 버튼 하나로 들어 올리는 기능이 있습니다.

8. 스프링클러와 제어 배선은 일체형으로 설계되었으며, 배선과 스프링클러 사이의 접촉이 안정적입니다.

9. 해당 브랜드 산업용 컴퓨터는 WIN10 운영 체제를 탑재하고 있습니다.

10. 잉크 공급 시스템: 자동 잉크 공급 시스템을 사용하여 노즐의 잉크가 일정한 온도와 압력 상태를 유지하고, 각 노즐에 잉크가 정확하고 원활하게 공급되도록 합니다. 잉크젯 프린터로 인쇄되는 정보는 잉크가 끊임없이 풍부하게 도포되어 균일하게 인쇄됩니다.

11. 정압 알고리즘: 각 모듈은 음압과 양압에 의해 독립적으로 제어되며, 제어 정확도는 0.1kPa에 달하여 잉크 공급 시스템의 안정성과 고속 잉크젯 인쇄 품질을 보장합니다.

12. 단일 밸브 배기 기술: 잉크가 잉크 회로 시스템에 들어간 후 용해된 공기가 없도록 하여 생산 공정 중 단선, 잉크 비산 등의 문제를 방지합니다.

13. 분할 필터링 기술이 적용되었으며, 노즐에 들어가기 전에 잉크가 완전히 깨끗해지도록 서로 다른 필터를 번갈아 사용합니다.

14. 보조 잉크 스테이션과 솔레노이드 밸브 제어 방식을 채택하여 잉크 누출을 줄이고 인쇄 효과를 더욱 안정적이고 신뢰할 수 있게 했습니다.

15. UVLED 경화 램프 그룹

A. 빠른 시동을 위해 차가운 광원을 사용하십시오.

B. 칩 집적화, 고에너지 및 저전력, 낮은 발열량.

C. 한국 또는 그에 상응하는 국가.

D. 자동 온도 상승 및 수류 감지 보호 기능이 있습니다.

E. 이동 속도에 따라 경화 램프의 밝기를 자동으로 조절하여 잉크젯 인쇄 품질을 보장합니다.

F. 경화 장치는 밀봉되어야 하고 빛으로부터 보호되어야 하며, 노즐은 적절히 보호되어야 합니다.

G. 산업용 정수기.

16. 속도 동기화 장치는 정확한 실시간 속도 펄스 동기화와 완전하고 왜곡 없는 인쇄 내용을 보장하기 위해 독립적으로 설계되었습니다.

17. 일본에서 수입한 컬러 코드 센서는 다양한 색상 모드를 지원하며, 원치 않는 색상 차이 신호의 간섭을 효과적으로 차단할 수 있습니다.
